Clichés thermo de bâtiments.

Sur cette page je vous présente quelques exemples d'imageries thermographiques de bâtiments.


Remarque: Les exemples ainsi que les commentaires n'ont pas de valeurs scientifiques. Bien entendu, des erreures d'interprétations peuvent varier selon les connaissances acquises de chacuns.

Paramètre de prise de vue.

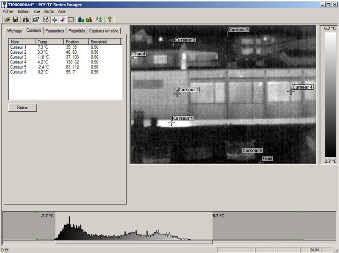

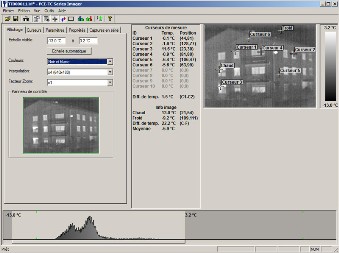

Prise de vue le 30 novembre 2010. Température extérieure -3.9°C. Humidité relative élevée + de 75% (chute de neige 2 heures plus tard). Légère bise. Palette N&B. Réglé la température réfléchie à la température ambiante ext.

Les curseurs "chaud + 3" les fenêtres sont légèrements ouvertes. On aperçois quelques ponts thermiques sous les balcons par exemples ! L'isolation de périphérique pour l'âge du batiment est assez bonne à mon avis sauf autour des encadrements des fenêtres et le vitrage n'est plus a jour. Année de construction 1980 env. Dès que la température descend et selon le degrés d'humidité intérieur il y a souvent de la condensation sur les fenêtres.

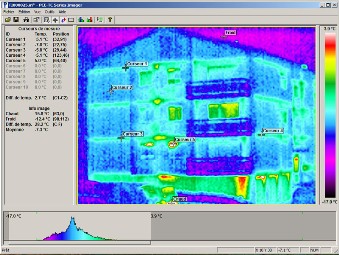

Même image avec la palette acier + isotherme froid en bleu.

Sur cet exemple on voit bien les ponts thermiques des paliers en vert.
Les plus grosses déperditions sont en rouge et blanc.

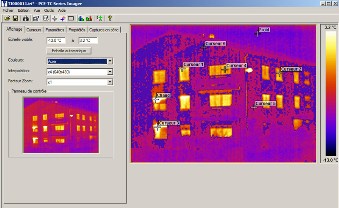

Palette fort contraste.

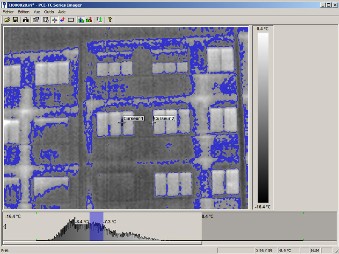

Sur cet exemple palette N&B avec isotherme froid en bleu. On voit bien les ponts thermiques et défaut d'isolation. Les parties en gris clair entourées de l'isotherme bleu démontre bien les pertes d'énergie les plus importantes. Encadrements de fenêtres et isolation périphérique.

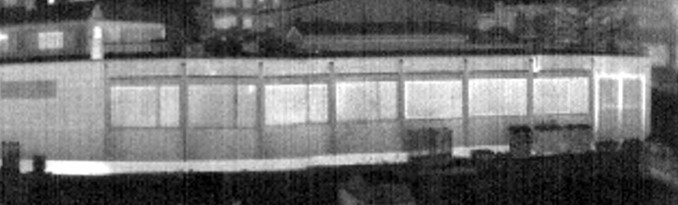

Sur ce cliché pris en panoramique il est sans appel. Les pertes de chaleur sont en gris clair. La différence de température extérieur est de 10°C au minimum. Sous la cheminée à raz du sol dans la zone la plus claire se trouve j'imagine la chaufferie. Les pertes sont conséquentes, isolation insuffisante ou pas d'isolation. J'ai fait cet essai en conditions neigeuses.
